Čerpadlo vzduch - voda musí mít jako jeden ze základních prvků výparník s ventilátory, kterým prochází v obrovském množství venkovní vzduch.
Musely být splněny všechny související problematiky, jako je dostatečný výkon topení v nejchladnějších dnech v dané lokalitě, ohřev TUV společně s otopnou soustavou, návratnost zařízení související s ekonomií provozu, stavební a hlukové řešení a mnoho dalších záležitostí.
Naše tepelná čerpadla jsou konstruována zcela individuálně s nejnovějšími technologiemi včetně elektronicky řízených DC kompresorů se sáním přímo do pracovní hlavy. Elektronické vstřikování řízené digitálně, unikátní odmrazovací systém, který sleduje skutečnou vrstvu námrazy na venkovní jednotce a mnoho dalších speciálních řešení.
Venkovní jednotka

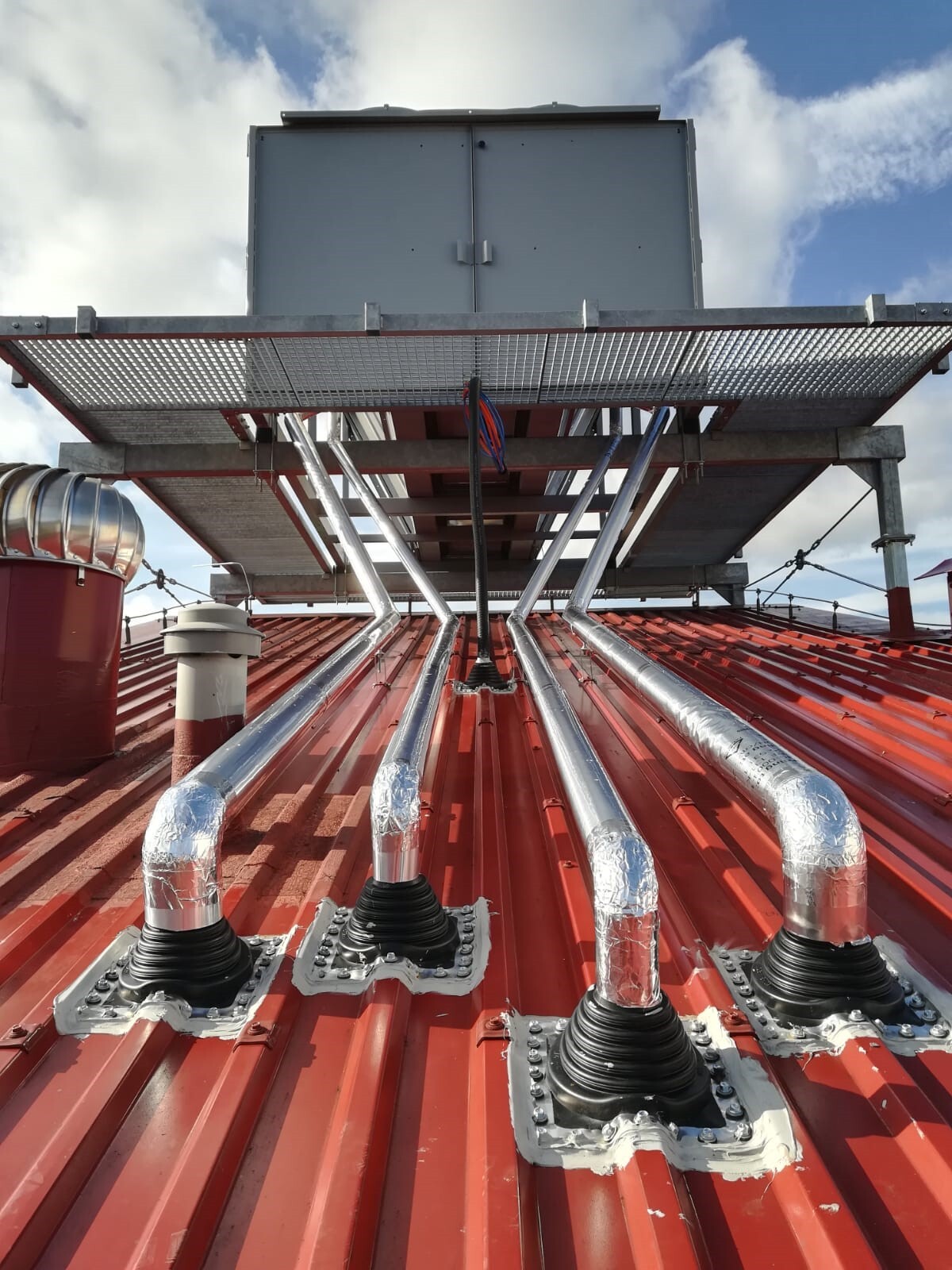

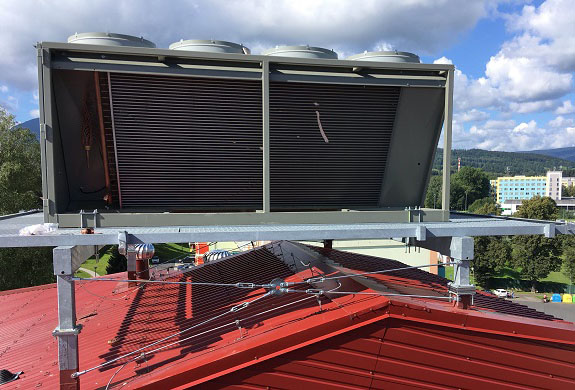

Na střeše je umístěný dvouokruhový výparník tepelného čerpadla s osmi horními ventilátory BLDC Inverter motory. Umístění je na čtyřech ocelových pylonech umístěných na strojovně výtahu.
- Rozměry (Š × V × H): 3050 × 1050 × 1450 mm
- Hmotnost: 420 kg
- Materiál: ocelová konstrukce, lakovaná
- Hlučnost: max 66 dB(A) - DC Inverter Fan s nočním útlumem na 40 dB(A)
- Napájení: 230V / 50Hz

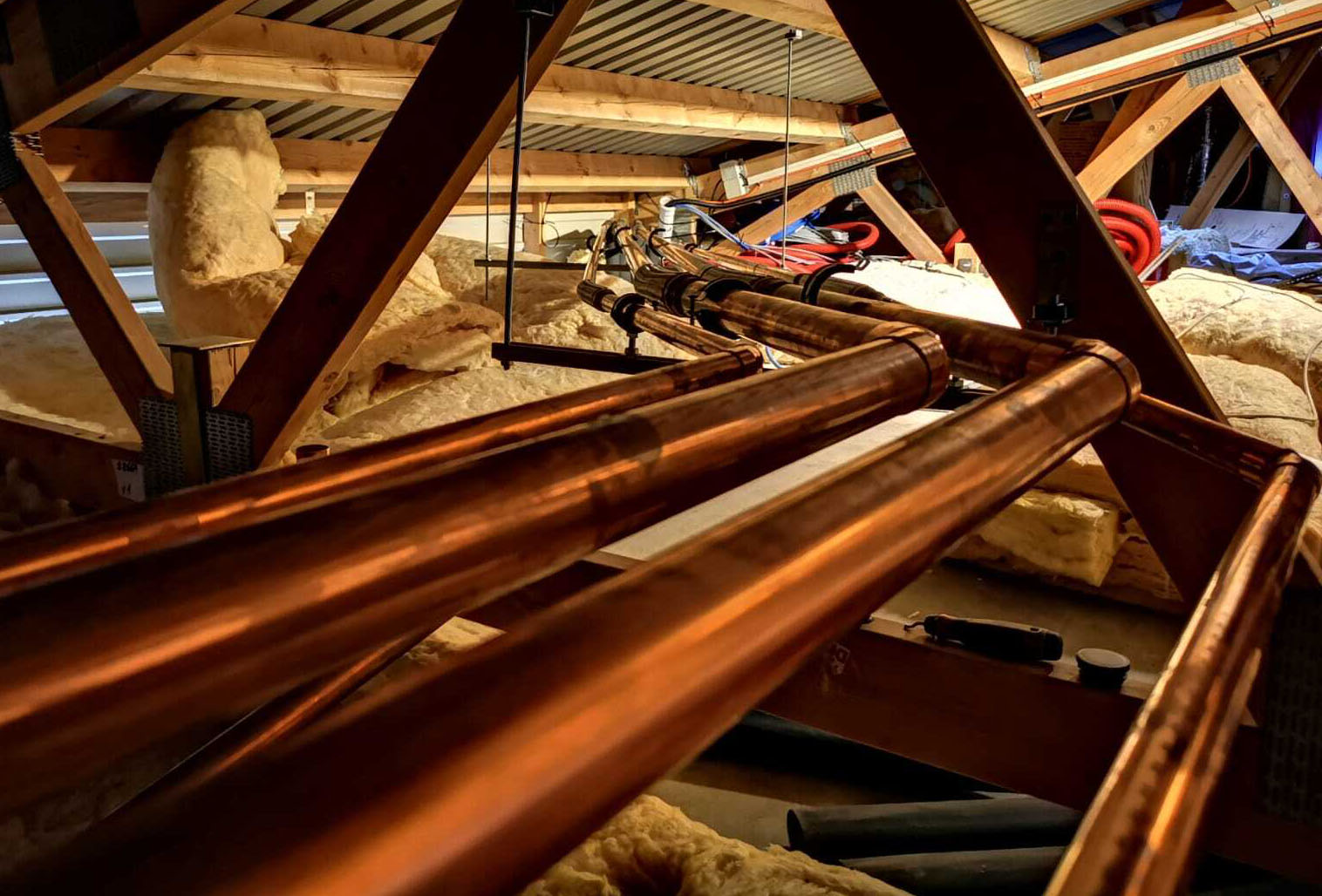

- Spojovací potrubí: 2× Cu 42/22 mm
Vnitřní jednotka

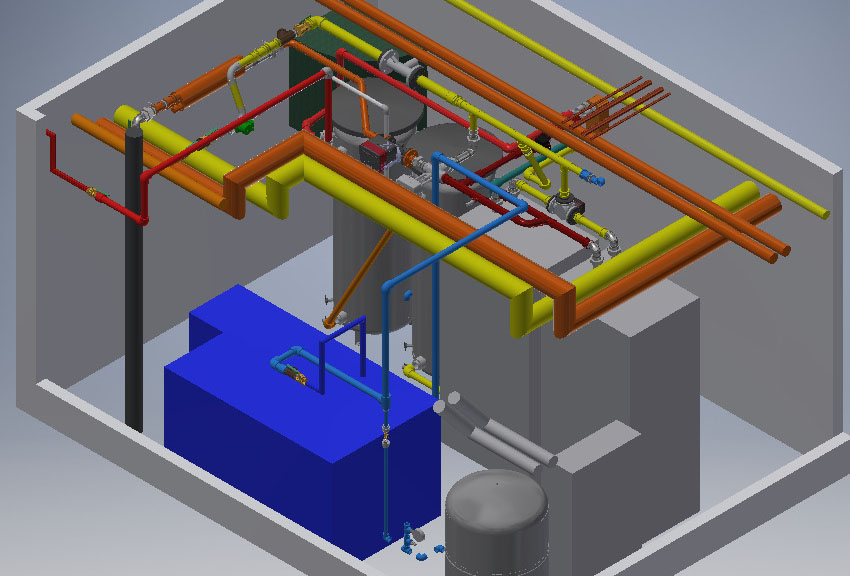

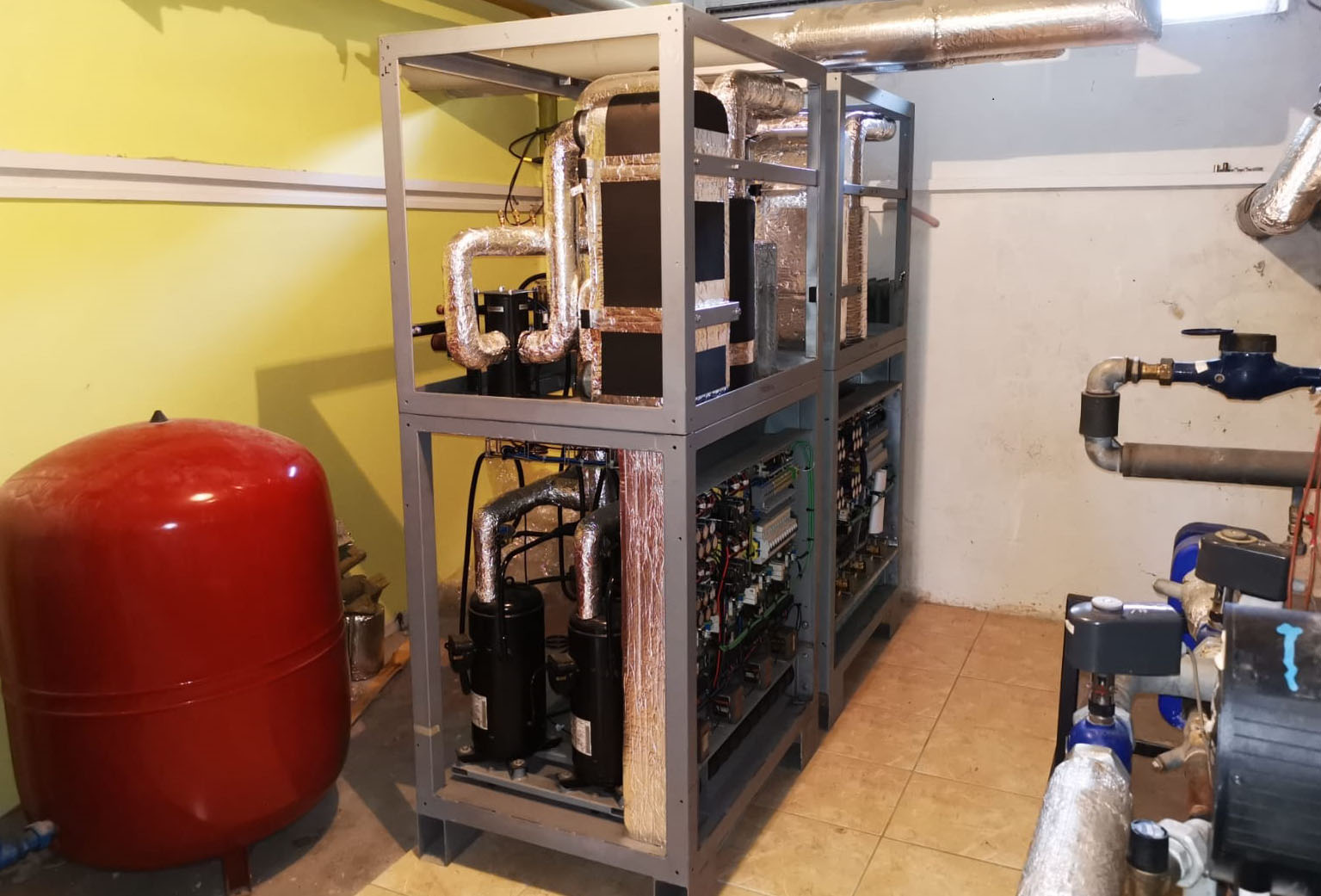

V technické místnosti suterénu je umístěna vnitřní jednotka tepelného čerpadla, která se skládá ze dvou modulů (okruh "A" a "B"). Oba totožné moduly jsou navrženy ve svislém provedení pro možnost manipulace a přepravy do místa v technické místnosti.
- Topný výkon nominální: 168kW při venkovní teplotě 7°C
- Topný výkon při -19°C: 79kW
- Rozměry modulu (Š × V × H): 800 × 1650 × 950 mm
- Hmotnost: 360 kg
- Materiál: ocelová konstrukce, lakovaná
- Výměníky: deskové INOX
- Napájení: 3× 400V / 50Hz
- Příkon max: 63 kW
- Proud max: 99,4 A
